概述

随着水厂建设现代化及饮用水的高要求，针对传统各种材质制作粗糙，占地面积大，易结垢，易滋生青苔，易腐蚀，强度低，易老化，水平误差大，寿命短等弊病，不锈钢集水槽，排水槽，反应折板，网格、斜板（管）等系列设备因其高精度，高强度耐腐蚀，外型美观，使用寿命长，安装简便等优点，在水厂运行中广泛应用。

一、集水槽

集水槽是净水厂、污水厂用来均匀收集溢面清水的关键设备。集水槽的集水方式有淹没孔口，三角锯齿堰等。集水槽的布置，各种构筑物不同而不同，平流沉淀池是在出水端设条形槽或指形槽或环形槽加辐射槽等。

1、集水槽材质：选用不锈钢OCr18Ni9板材或更好板材，不锈钢厚度4-8mm。

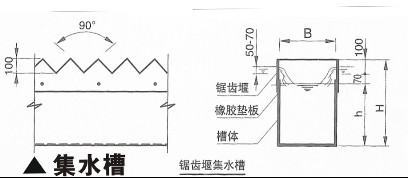

2、锯齿堰集水槽，堰口为90º，堰口高100mm，堰口宽200mm。锯齿堰设计成可调整形式，以便安装时校平。淹没式穿孔集水槽，孔眼上水深一般为50-70mm，孔眼直径为20-30mm。为保证自由出流，孔口或堰口位于槽内水位以上70mm左右。

3、矩形池的集水槽中心距为1.2-1.8m

4、按每条集水槽的集水量（设计时考虑1.2-1.5的超负荷系数）确定集水槽宽度：B=0.9Q0.4m式中Q-一条集水槽的流量m3/s

5、为施工方便，槽底为平坡。

二、不锈负洗砂槽、V型槽

不锈钢洗砂排水槽

洗砂排水槽是用于普通滤池中，用来排放冲洗废水的一种专用设备。洗砂槽材质采用优质不锈钢，厚度可选为4-8mm。

1、洗砂槽总平面应小于滤池面积的1/4

2、洗砂槽中心距为1.5-2.1m；槽长不大于6.5m。

3、洗砂槽底部可做成水平型成高低型，其下部剖面可成90º夹角或半圆形。

不锈钢V型槽

V型槽是用于V形滤池中用来均匀排除表层废水的专用设备。其剖面呈V形，长度较长，V型槽材质采用优质不锈钢，厚度可选为3-6mm。不锈钢V型槽较传统混凝土V型槽。

1、排水孔经机械加工，孔径一致，水平精度较高

2、空间容量较大、施工方便、清洗方便

3、强度较好，外形美观，使用寿命长
