一、用途

    ZCX型中心传动单（双）管吸泥机适用于周边进水、周边出水、中心排泥的大、中型池径的沉淀池，主要用于城镇污水处理厂二次沉淀池的吸排泥。

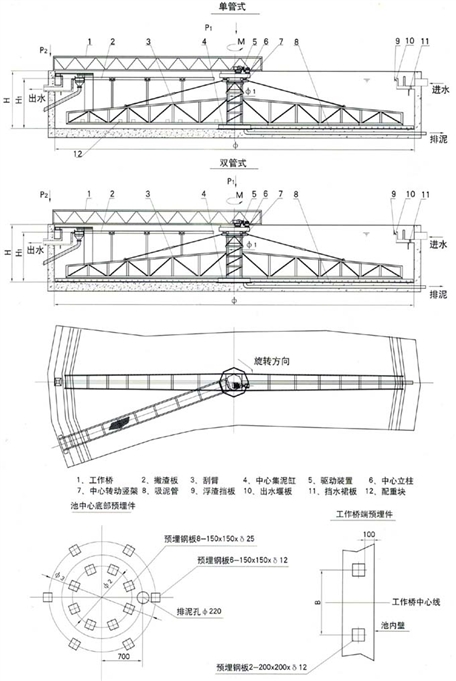

二、结构及工作原理

    该设备采用中心传动、垂架式、污水进入周边配水槽内，经槽底配水孔均匀地流入池内，并在周边档水裙板的作用下，水流从池底流向中心，污泥依靠自重沉积于池底，从而形成泥水分离，驱动装置驱动中心竖架旋转，并带动刮臂及吸泥管旋转，在静水压力的作用下，污泥均匀地进入吸管上布置的吸口，然后通过中心排泥管经排泥井的套筒阀排出池外，排泥量的大小可由套筒阀的升降度来控制，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

三、主要特点

1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流。

2、驱动装置采用斜齿轮减速机与蜗齿减速机相组合，保证输出扭矩及转速，传动效果高；减速机内设有过力扭矩保护装置，运转安全可告；

3、当Φ≤40m时，采用单侧吸管，Φ>40m，则采用双侧吸管；

4、吸泥管以水平穿孔管方式排泥，对池内的水流不产生无干扰，确保出水的稳定性；

5、在锥形吸泥管上的吸泥口经独特设计，采用变孔距，由里向外，由小变大，确保全池底面的均衡吸泥、提高吸泥浓度，节省污泥回流动力；

6、撇渣方式有两种：板式撇渣和管式撇渣（常规采用前种）；

7、设备操作简便，可直接就地/远程控制设备的运行。

四、型号说明
